◆觸摸MCU基本特性
◆內核
?CPU：1T 8051, 速度比傳統 8051 快 10 倍
?兼容 8051 指令集, 雙DPTR 工作模式
◆觸摸MCU存儲器
?Flash: 8K 字節，支持多次重復擦寫
?Flash 可劃分為程序空間和數據空間，數據空間可用于存儲掉電需要保存數據，類EEPROM使用
?RAM:256 字節內部 RAM，512 字節外部 RAM
◆工作電壓
?工作電壓：1.8 - 5.5V 寬電壓工作范圍
◆觸摸單片機時鐘系統
?內置低速 RC 振蕩器：131KHz
?內置高速 RC 振蕩器：16MHz，精度為±1%（3.3V@25℃）
◆TMC 功能
?時鐘源為內置低速 RC 振蕩器，中斷時間小單位為 512 個低速 RC 振蕩器時鐘周期。
?可配置中斷時間為 1-256 個小單位時間。
◆觸摸單片機中斷系統
?7 個有效中斷源
?兩級中斷優先級，支持中斷嵌套
?5 個外部中斷源，3 個外部中斷可配置任意信號引腳作為中斷輸入腳
◆定時器
?3 個 16 位通用定時器: 定時器 0，定時器 1，定時器 2
◆通用輸入輸出口（GPIO）
?支持 14 個GPIO 口
?支持推挽、開漏、強上拉、弱上拉、強下拉、弱下拉、高阻模式
?推挽模式下可設置不同驅動強度和翻轉速度
◆觸摸按鍵（Touch Key）
?內置觸摸感應控制器
?支持不大于 11個 觸摸通道
?內置穩壓，可有效抑制電源低頻干擾
?高抗干擾性，符合EMC(CS)標準
?支持觸摸省電模式
◆觸摸MCUPWM
?支持 6 通道PWM，在 16 位范圍內可任意配置周期和占空比
?支持可直接輸出內部時鐘功能
?支持PWM 中斷
?支持單線級聯LED 驅動
◆低電壓檢測（LVD）
?可配置電壓檢測范圍 1.7 - 4.8V
?可設置低電壓復位或中斷
?可選擇檢測VDD 電壓或引腳輸入電壓
◆DAC 功能
?支持兩路 5Bit DAC 輸出，每路可配置 32 檔輸出電壓
◆復位模式
?芯片支持多種復位源：硬復位，軟復位，看門狗復位，低電壓檢測復位，上電/掉電復位
◆看門狗
?27 位看門狗定時器，16 位調節精度，可配置看門狗復位或中斷
◆通用串行接口（UART）
?支持 1 個UART 接口
?支持 1 字節接收緩存
◆觸摸MCUI2C 接口
?內置 1 路I2C 接口，支持主從模式，支持標準/快速/高速模式
?I2C 可設置數字濾波，增強 I2C 抗干擾性能
◆程序下載和仿真
?支持 ISP 和 IAP
?支持在線仿真功能
◆觸摸單片機低功耗
?STOP 模式，電流<6uA
?IDLE 模式，電流<13uA
?低速運行模式，電流<20uA

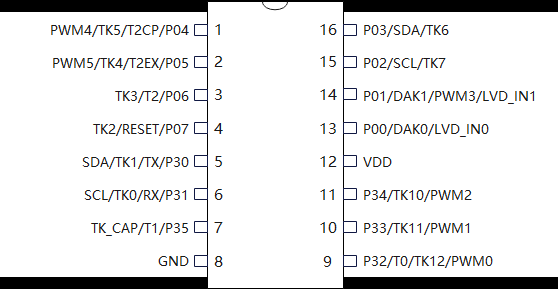

◆觸摸芯片封裝類型：NSOP-16
