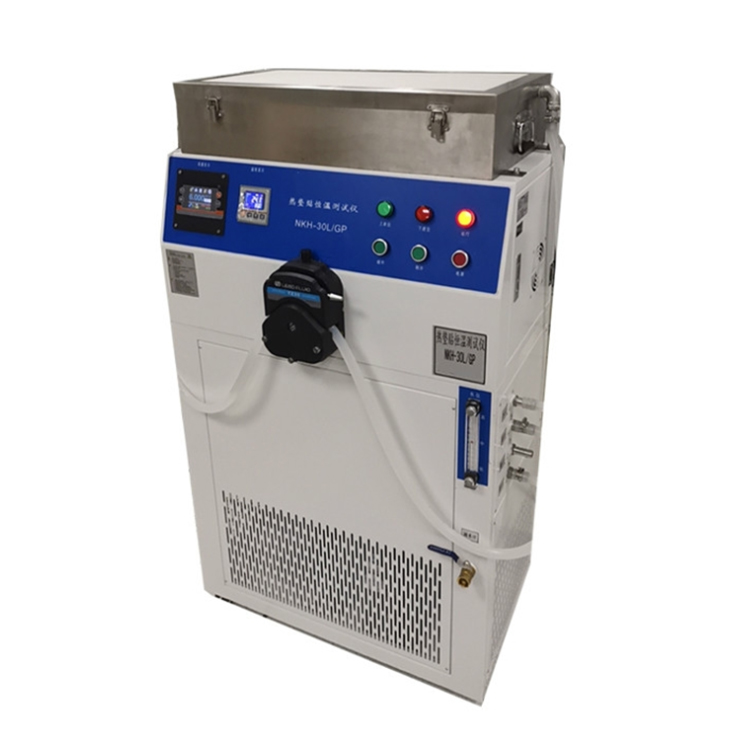

一、儀器概述：

熱墊式治療儀恒溫測試系統根據YYT 0165-2016 《熱墊式治療儀》標準中第5.3、5.4章節和附錄B試驗要求制作而成，用來校驗熱墊的溫度等性能指標。集成了測試槽，恒溫測試源，定量傳輸系統于一體，方便了客戶的實驗操作。

　　二、設備特征：

　　● 設計美觀，操作方便，可滿足客戶的溫度測試需要；

　　● 采用大屏數字顯示，數顯分辨率0.1℃。帶排水閥門，根據客戶要求可帶腳輪。

　　● 可根據標準準確的以2L/min~6L/min的流量向測試槽輸出恒溫水源；

　　● 通過液位顯示器可以清楚的看到恒溫槽內的水量情況；

　　● 具有超溫保護、超溫鳴叫報警，可設定超溫報警溫度，超溫時可自動切斷負載；

　　● 智能PID控制，可自動根據不同的介質自動整定參數；

　　● 恒溫源，測試槽均采用不銹鋼制作，防腐耐用。

　　三、熱墊式治療儀恒溫測試系統主要技術參數：

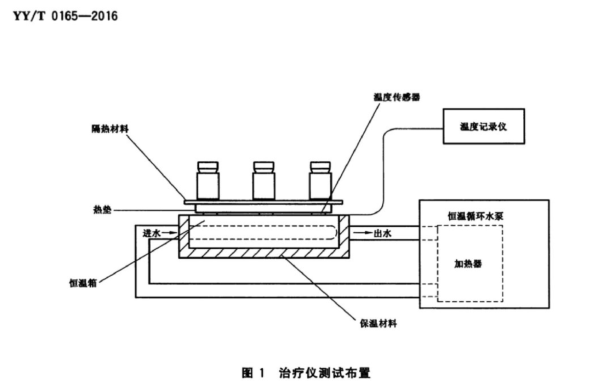

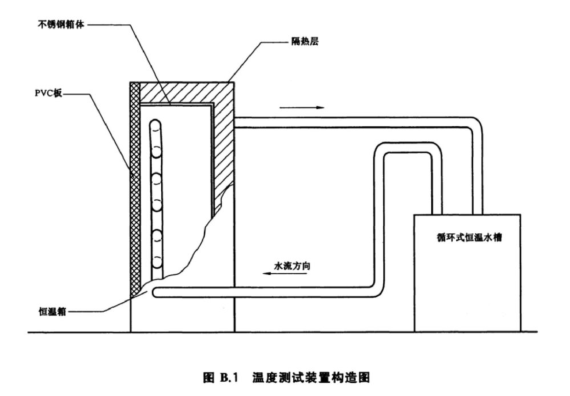

　　1、裝置結構如下圖所示：

　　2、 恒溫箱材質：SU304不銹鋼，厚度不少于3mm；

　　3、恒溫箱工作面：敞開式，寬300mm，長600mm，內部由不銹鋼管盤繞而成，箱體高100mm，尺寸誤差均不超過±10%；

　　4、恒溫箱測試工作面用不少于8mm厚硬型聚板（PVC板）覆蓋；

　　5、恒溫箱四周用不少于30mm厚泡沫苯yi烯速率或泡沫尿素速率等保溫材料覆蓋；

　　6、恒溫箱接口鋼管外徑：12mm±10%；

　　7、循環式恒溫水槽流量：2L/min～6L/min；

　　8、隔熱材料的構成：干燥的雙面絨布，100de%棉，密度為100根/英寸；

　　9、隔熱材料的規格：干燥的絨布，尺寸至少為940mm×640mm，誤差不超過±10%，數量8層；

　　10、處理器：采用64位ARM處理器，可高精度高速度處理檢測數據；

　　11、顯示：采用PLC真彩觸摸屏，界面清晰，功能區規劃整齊；

　　12 、觸摸屏控制，采用觸摸屏輸入參數和對儀器進行操作。
