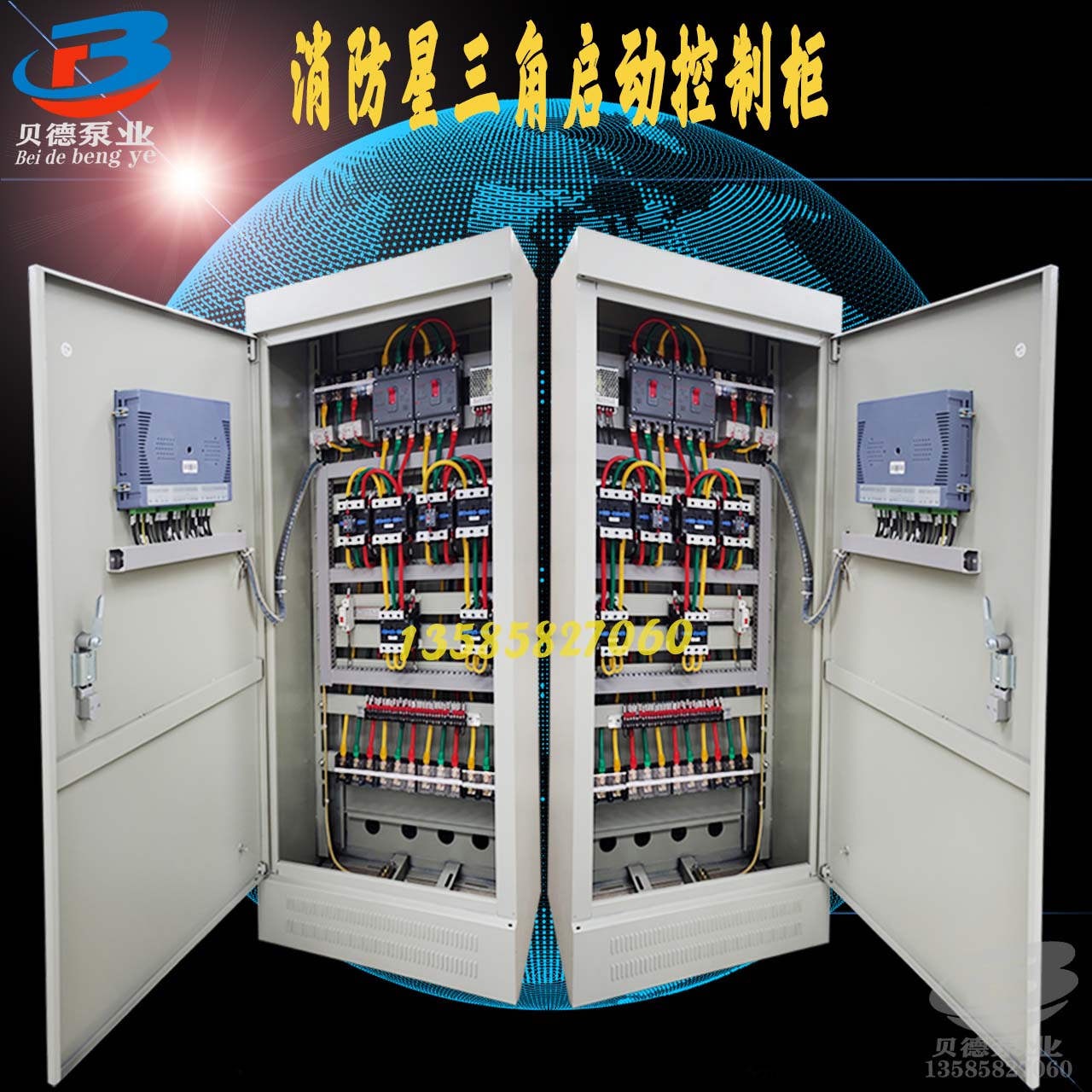

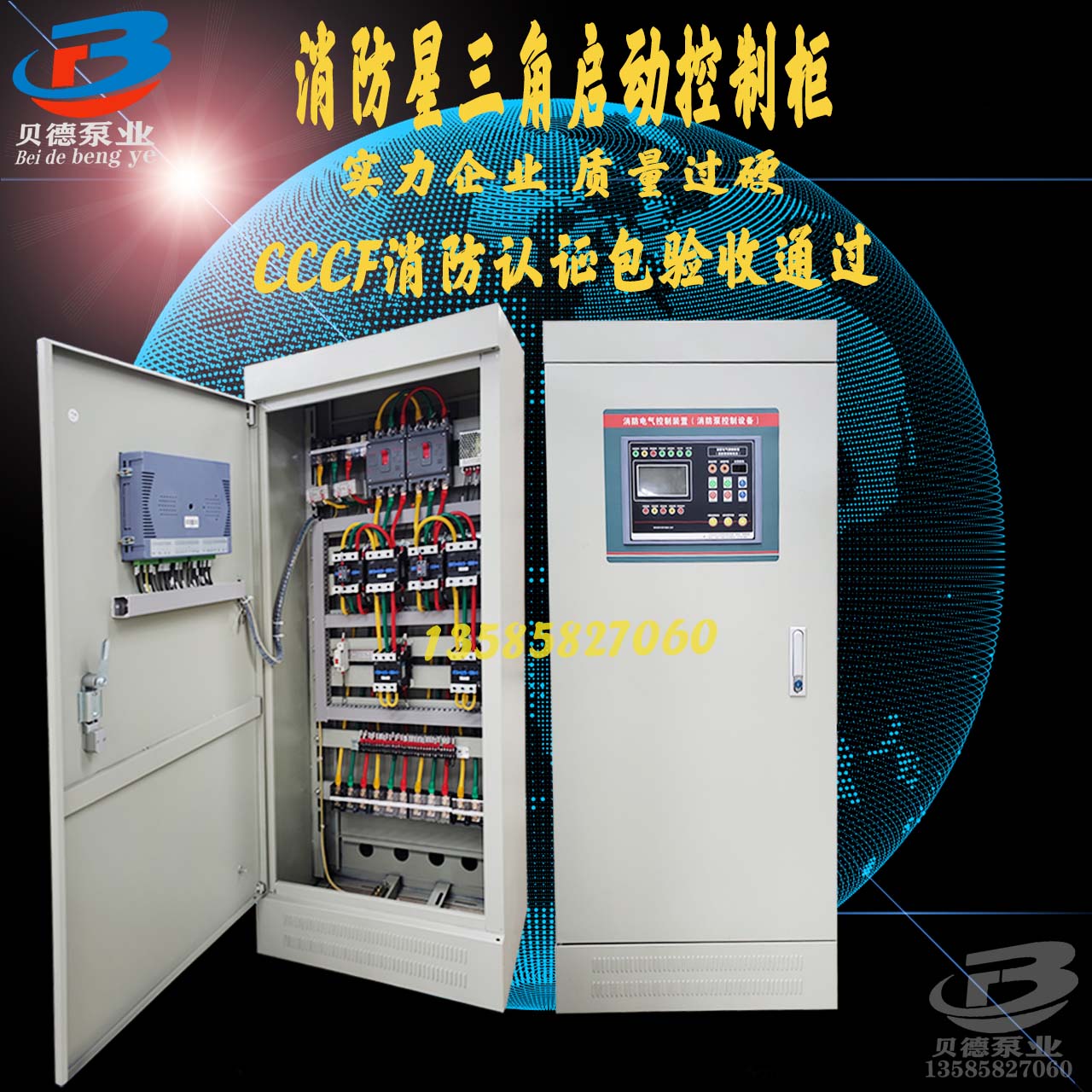

星三角啟動控制柜產品特點:
星三角啟動控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全
的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式。
1、具備過流、過壓、欠壓、缺相保護及事故報警功能
2、品質優越:精心國際、國內品牌電器元件及優質標準柜體,精心設計，精工制作。
3、功能多樣:從一控一至一控五，主、備泵任意選擇組合,多種起動方式，各類控制形式。故障自動
切換。還可為您專門設計。
4、控制方式: (1)、 液位控制:以液位的變化為控制目標; (2)、壓力控制:以壓力變化為控制目標;
5、切換方式: (1)、 手動切換; (2)、 自動交替切換: (3)、 定時自動切換。
6、啟動方式:星三角降壓啟動:啟動時電機定子繞組接為“”形以誠少每相繞組所承受的電壓和電
流運行時電機定子繞組還原為“△”形。
7、起動性能:
(1)、起動電機時是為Y接法，這時電動機錠子繞組所受的電壓在起動已降低到額定電壓的57. 7%此
時的起動電流只是電動機額定電流的1/3。起動后轉速增至額定轉速80%時，轉換成“O"形接法運行，轉
換時間由時間繼電器進行整定。
(2)、本產品為間斷長期工作制，也可反復短時工作，在反復短時工作，可頻繁操作每小時不大于30
次。二次連續起動時間間隔不小于2分鐘。
二、星三角啟動控制柜功能原理.
1、控制模式(1)-用一備:控制1#、2#兩臺水泵，自動時，可工作于“1#主24備”,或“2#主1#備”，
兩種狀態，當主用泵發生故障時，備用泵將自動投入工作，“ 手動”超動時用面板操作鈕控制。如用戶要
求增加“兩用”模式(即兩臺泵同時用)，請訂貨時詳細說明:(2)二用一備:控制1#、 2#、3#三臺水泵，可
工作“1#、2#主3#備”或“2#、3#主1#備”或“1#、3#主2#備”三種狀態。當主泵發生故障時，備用泵
將自動投入工作。“手動”起動時用操作鈕控制。若關掉一臺主泵， 即變?yōu)椤耙挥靡粋洹?如果用戶要求增
加“三用”工作模式(三臺泵可同時用)請訂貨時詳細說明;(3)三用一備: 控制1#、2#、 3#、4四臺水泵,
可工作于“1#、2#、3#主4備”或“24、3#、供主1#督”或“1#、2#、 #主3#備”或“1#、3#、4#主2#
備”四種狀態，當主泵發生故障時，備用泵將自動投入工作。“手動” 起動時，用面板操作按鈕控制，若
是關掉-臺主泵，即變?yōu)椤皟捎靡粋洹保絷P掉兩臺主泵，即變?yōu)椤耙挥靡粋洹薄Ｈ绻脩粢笤黾印八?/p>
用”工作模式(即四臺泵同時使用)，請訂貨詳細說明。二、控制方式(1)“Y”液位控制:該型控制柜配浮
球開關或高性能電子式液位控制器，可根據液位的高低、自動控制水泵的啟動和停止; (2)“p”壓力控制:
該型控制柜配備外接電接點壓力表，壓力控制器或壓力無關，可根據管網壓力的高低、自動控制水泵的啟
動和停止，同時適用于用浮球開關,限位開關及按鈕遙控等各處方式進行控制，是-種“能通用接口”的
電機控制柜應有范圍極廣;(3)“T”溫度控制:該型控制柜外按溫度傳感器，可根據被輸送介質的溫度的高
低。自動控制水泵的啟動和停止。應用于恒溫,交換機組系統等; ()“S"時間控制:該型控制柜內配用時
間控制器，可根據用戶預先設定好時間順序，自動控制水泵的啟動和停止,運用于需定時控制的設備等
三、星三角啟動控制柜技術參數:
星三角啟動控制柜
控制電機功率: 15-90KW:
控制電壓: 380V:
控制水泵臺數: 1-5臺。
四、星三角啟動控制柜用途廣泛:
XBX型星三角啟動控制柜可廣泛適用于工農業生產及各類建筑的給水、排水、消防、嗩淋管網增壓以
及暖通空調冷熱水循環等多種場合的自動控制，控制電機功率范圍15~ 90KW。
五、星三角啟動控制柜安裝環境,
“星三角”降壓起動控制柜主要用于交流50Hz或60Hz，額定工作電壓至S80V,在AC-3使用類別，
額定工作電流至95A的電路中，作為電動機的起動之用，起動器設有空氣延時頭，可自動進行“星三角”
轉換，以降低電動機起動電流。
1.環境溫度范圍: -5 C~ + 40 C;
2.空氣濕度范圍: 5% ~ 90% RH，無結露;
3.海拔高度: 1500米以下;
4.安裝面與水平面的傾斜不超過5° ;
5.安裝處無顯著搖動和沖擊振動;
6.安裝處無大量油霧、灰塵或纖維粉塵;
7.使用類別為AC-3;
8.污染等級為3級;
9.安裝類型為Ⅲ類。
